SERVEI DE TRACES

Introducció

Propósit

El Servei de Traces té com a missió poder detectar i localitzar amb més facilitat errors de l'aplicació, entrada de dades incorrectes segons la lògica del sistema, i inclús realitzar un seguiment de qui ha fet una determinada operació per a portar a terme una auditoria.

Per a que això pugui ser portat a terme, el servei ofereix la possibilitat de:

1. Definir nivells de traces (d'informació, fatals, errors, etc.)
2. Definir en quines sortides es generarà la traça: consola, fitxers, base de dades, correu electrónic, etc.
3. Canviar en qualsevol moment quin és el mínim nivell de traces que volem mostrar, sense haver d'afectar a les classes que generen les traces
4. Definir el format de sortida de les nostres traces: incorporar l'hora, el número de línia del codi on s'ha produit i la seva classe, etc.
5. Incorporar informació de context a la traça: usuari, ip del client, etc.

Context i Escenaris d'Ús

El Servei de Traces es troba dins dels serveis de Propósit General de canigo.

El seu ús és necessari en cas de voler generar traces de la nostra aplicació. Tammateix, molts dels serveis proporcionats per canigo fan servir aquest servei per a generar les seves traces.

Versions i Dependències

Les dependències descrites a la següent url son requerides per tal de compilar i fer funcionar el projecte:
Dependències Servei de Traces

A qui va dirigit

Aquest document va dirigit als següents perfils:

1. Programador. Per conéixer l'ús del servei
2. Arquitecte. Per conéixer quins són els components i la configuració del servei
3. Administrador. Per conéixer cóm configurar el servei en cadascun dels entorns en cas de necessitat

Documents i Fonts de Referència

Glossari

Log4J

Un dels framework de traces més extés. Es basa en l'ús de Appenders, Categories i Layouts. Veure l'annex per a més informació.

Descripció Detallada

Arquitectura i Components

canigo ofereix la possibilitat d'utilitzar diferents implementacions de traces sense que afecti al servei de traces.

Els components podem classificar-los en:

1. Interfícies i Components Genérics. Interfícies del servei i components d'ús general amb independència de la implementació escollida.
2. Implementació de les interfícies basada en Log4J
3. Implementació de les interfícies basada en Commons Logging


Es pot trobar tota la documentació JavaDoc y el codi font referent aquests components a les següents urls:

JavaDoc: http://canigo.ctti.gencat.net/confluence/canigodocs/site/canigo2_0/canigo-services-traces/apidocs/index.html
Codi Font:  http://canigo.ctti.gencat.net/confluence/canigodocs/site/canigo2_0/canigo-services-traces/xref/index.html

Instal- lació i Configuració

Instal- lació

La instal- lació del servei requereix de la utilització de la llibreria 'canigo-services-logging' i les dependències indicades a l'apartat 'Introducció-Versions i Dependències'.

Configuració

La configuració del Servei de Traces implica 3 pasos:

1. Definir el configurador del servei per especificar en quin fitxer es defineixen les propietats del servei (sortides, nivells de traces, etc.)
2. Definir el servei i injectar-li el seu configurador
3. Definir les propietats del servei. En aquest pas es farà ús de la configuració concreta de la implementació escollida (log4j,...)

Definició del Configurador del Servei

La definició del servei requereix definir un configurador amb un identificador (es recomana usar 'loggingConfigurator' )

Atributs:

1. HostDOMConfigurator

Propietats:

Exemple:

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE beans PUBLIC "-//SPRING//DTD BEAN//EN" "http://www.springframework.
org/dtd/spring-beans.dtd">

<beans>
    <bean id="loggingConfigurator" class="net.gencat.ctti.canigo.services.
    logging.log4j.xml.HostDOMConfigurator" init-method="init">
        <property name="configFileName">
            <value>classpath:log4j.xml</value>
        </property>
    </bean>
...
</beans>

Definició del Servei

La definició del servei requereix configurar un bean amb un identificador (es recomana usar 'loggingService' ) i els següents atributs:

Atributs:

També es poden configurar les següents propietats:

Exemple:

...
<bean id="loggingService" class="net.gencat.ctti.canigo.services.
logging.log4j.Log4JServiceImpl" init-method="init">
    <!- propietat que referència al configurador ->
    <property name="configurator">
        <ref local="loggingConfigurator"/>
    </property>
</bean>
<!- bean del configurador ->
<bean id="loggingConfigurator" class="net.gencat.ctti.canigo.services.
logging.log4j.xml.HostDOMConfigurator">
...
</bean>
...

Cal destacar que en l'exemple el configurador fa ús d'un localitzador de fitxers depenent del host (HostDOMConfigurator). Això vol dir que si en aquest configurador incloem una referència a un fitxer de propietats anomenat
"log4j.xml", realment es buscarà un fitxer anomenat "log4j.xml.nom_del_host".

Definició de les Propietats del Servei per Log4J

Fitxer de configuració: log4j.xml
Característiques: S'ha d'ubicar en un directori del classpath.

En cas d'haver escollit com a implementació del servei de traces la classe ' net.gencat.ctti.canigo.services.logging.log4j.Log4JServiceImpl', la definició del fitxer de propietats es basa en l'ús de Log4J.

En aquest apartat es mostren les configuracions més comuns de Log4J (mitjançant appenders) i algunes de més específiques que per la seva complexitat són necessàries d'explicar. En alguns casos, es tracten d'implementacions disponibles en la comunitat, en d'altres desenvolupats específicament per canigo. Es recomana una lectura prèvia del manual de log4j per conéixer en detall la configuració de log4j.

1. Appenders

1. Configuració de l'ús de Appender per Consola

Classe: org.apache.log4j.ConsoleAppender

S'afegeixen les traces traces al "System.out" o "System.err". Per a infornmació detallada sobre les propietats de l'appender consultar el manual de Log4J.

Exemple:

<appender name="console"  class="org.apache.log4j.ConsoleAppender">

<layout  class="org.apache.log4j.PatternLayout">

<param name="ConversionPattern"  value="canigo Message: %-5p [%t] %c -  %m%n"/>

</layout>

</appender>

1. Configuració de l'ús de Appender per Fitxer Rotatiu

Classe: org.apache.log4j.DailyRollingFileAppender

Permet establir un tamany màxim de fitxer i cada vegada que el fitxer de log supera aquest tamany es crea un fitxer de traces nou. Aquest procès es fa diariament o segons la freqüència especificada. Per a informació detallada sobre la forma d'especificar les diferents freqüències i propietats de l'appender consultar el manual de Log4J.

El format del fitxer (texte pla o XML) el defineix el layout associat a l'appender com veurem posteriorment.

1. Configuració de l'ús de Appender per Correu Electrònic

Classe: org.apache.log4j.SMTPAppender

Envia les traces per correu electrònic. Per a informació detallada sobre les propietats de l'appender consultar el manual de Log4J.

1. Configuració de l'ús de Appender per SNMP

Classe: org.apache.log4j.ext.SNMPTrapAppender

Envia les traces com a missatges TRAP pel protocol de control de xarxa SNMP a un administrador de xarxa. El manual de Log4J és molt suscint en definir el seu ús.Degut a la seva complexitat es fa esmena en aquest apartat de cóm utilitzar-lo.

Es poden especificar els següents paràmetres:

Exemple:

<appender name="snmp" class="org.apache.log4j.ext.SNMPTrapAppender">
    <param name="ImplementationClassName" value="org.apache.
    log4j.ext.WengsoftSNMPTrapSender"/>
    <param name="ManagementHost" value="127.0.0.1"/>
    <param name="ManagementHostTrapListenPort" value="8001"/>
    <param name="EnterpriseOID" value="1.3.6.1.4.1.24.0"/>
    <param name="LocalIPAddress" value="127.0.0.1"/>
    <param name="LocalTrapSendPort" value="161"/>
    <param name="GenericTrapType" value="6"/>
    <param name="SpecificTrapType" value="12345678"/>
    <param name="CommunityString" value="public"/>
    <param name="ForwardStackTraceWithTrap" value="true"/>
    <param name="Threshold" value="DEBUG"/>
    <param name="ApplicationTrapOID" value="1.3.6.1.4.1.24.12.10.22.64"/>
    <layout class="org.apache.log4j.ext.SnmpDelimitedConversionPatternLayout">
    <param name="ValuePairDelim" value="/"/>
    <param name="VarDelim" value=";"/>
    <param name="ConversionPattern" value="%-5p;1.3.6.1.4.1.24.100.1/%t;1.
    3.6.1.4.1.24.100.2/%c;1.3.6.1.4.1.24.100.3/%m;1.3.6.1.4.1.24.100.4" />
</layout>
</appender>

1. Configuració de l'ús de Appender per Base de Dades

Classe: org.apache.log4j.jdbcplus.JDBCAppender

Instal- lació: Per a poder fer ús d'aquest appender cal descarregar una llibreria, disponible a la url 'http://www.dankomannhaupt.de/projects/index.html'

Es poden definir els paràmetres:

Patrons del paràmetre sql:

Exemple:

<appender name="JDBCPooled" class="org.apache.log4j.jdbcplus.JDBCAppender">
    <param name="url" value="jdbc:mysql://localhost/test" />
    <param name="username" value="eulo" />
    <param name="password" value="eulo" />
    <param name="sql" value="INSERT INTO TEST (prio, cat, thread,
    msg, layout_msg, throwable, ndc, mdc, mdc2, info, addon, created_by)
    VALUES (' (PRIO)', ' (CAT)', ' (THREAD)', ' (MSG)', '@LAYOUT:1@',
    ' (THROWABLE)', ' (NDC)', '@MDC:MyMDC@', '@MDC:MyMDC2@', 'info timestamp:
    (TIMESTAMP)', 'addon', 'me')"/>
    <param name="buffer" value="1"/>
    <param name="commit" value="true"/>
    <param name="dbclass" value="com.mysql.jdbc.Driver"/>
    <param name="quoteReplace" value="true"/>
    <param name="throwableMaxChars" value="3000"/>
    <param name="layoutPartsDelimiter" value="#-#"/>
    <layout class="org.apache.log4j.PatternLayout">
    <param name="ConversionPattern" value="[%t] %m####%d\{dd.MM.yyyy\}
    #-#%d\{HH:mm:ss\}"/>
</layout>
</appender>

També podem indicar el nom de les columnes i el seu valor amb param name="column" i posant a value:

nom_de_columna~patró~valor

On patró correspon a un dels possibles patrons.
D'aquesta manera no fa falta el paràmetre sql.

<param name="table" value="logtest" />
<param name="column" value="id~ID~org.apache.log4j.jdbcplus.
examples.MyIDHandler" />
<param name="column" value="prio~PRIO" />
<param name="column" value="cat~CAT" />
<param name="column" value="thread~THREAD" />
<param name="column" value="msg~MSG" />
<param name="column" value="layout_msg~LAYOUT" />
<param name="column" value="info~DYNAMIC~org.apache.log4j.jdbcplus.
examples.MyColumnHandler" />
<param name="column" value="mdc~MDC~MyMDC" />
<param name="column" value="created_on~TIMESTAMP" />
<param name="column" value="created_by~STATIC~me" />
<param name="usePreparedStatements" value="true"/>

<param name="layoutPartsDelimiter" value="#-#"/>
<!- layout with conversion pattern ->
<layout class="org.apache.log4j.PatternLayout">
<!- conversion pattern with 4 parts separated by ##, second part is empty -->
<param name="ConversionPattern" value="[%t] %m####%d\{dd.MM.yyyy\}#-#%
d\{HH:mm:ss\}"/>
</layout>

1. Layouts

1. PatternLayout

Classe: org.apache.log4j.PatternLayout
http://logging.apache.org/log4j/docs/api/org/apache/log4j/PatternLayout.html
[ Permet especificar la sortida amb patrons de conversió. El seu ús és equivalent a la funció printf del llenguatje C. |http://jakarta.apache.org/log4j/docs/api/org/apache/log4j/PatternLayout.html]Alguns dels caràcters de conversió més interessants són (per a més referència consultar la API de la classe):

El resultat de l'aplicació d'aquests patrons són missatges de texte pla uniformement formatejats.

1. XMLLayout

Classe: [ org.apache.log4j.XMLLayout|http://logging.apache.org/log4j/docs/api/org/apache/log4j/xml/XMLLayout.html]
http://logging.apache.org/log4j/docs/api/org/apache/log4j/PatternLayout.html
La sortida d'aquest "layout" consisteix en una sèrie de "log4j:event" nodes XML. Aquest "layout" no deixa un fitxer XML ben format, sinó que està pensat per a ser inclòs com a entitat externa a un altre fitxer per a formar un fitxer XML correcte.
Per exemple, si abc és el nom del fitxer a on van les traces, el fitxer XML correcte seria:

<?xml version=1.0"?>

<!DOCTYPE log4j*:*eventSet **

	<!ENTITY* data SYSTEM  "*file:///abc">]>

<log4j:eventSet version="1.2"  xmlns:log4j="http://jakarta.apache.org/log4j/">

&data;

</log4j:eventSet>

L'atribut version de l'element eventSet indica la versió de Log4J que es fa servir. 1.1 indica una versió de Log4J anterior a la 1.2 i un valor per l'atribut 1.2 indica una versió 1.2 o posterior.
Cal tenir en compte que aquest "layout" no permet qualsevol estructura de XML que podem pensar, sinó que segueix l'especificació de "log4j.dtd" que defineix quatre atributs per cada node XML: logger, timestamp, level i thread.

<log4j:event logger="net.gencat.ctti.canigo.services.logging.snmp.
test.TrapReceiver" timestamp="1127743279027" level="DEBUG" thread="main">
<log4j:message><![CDATA[missatge...]]></log4j:message>
</log4j:event>

Qualsevol informació de tipus contextual (com ara l'userId) s'ha d'incloure dins la informació contextual del log i automàticament s'inclourà en la traça:

<log4j:event logger="net.gencat.ctti.canigo.services.logging.test.
LoggingClient" timestamp="1127746730256" level="DEBUG" thread="main">
<log4j:message><![CDATA[Log property file: log4j-test.xml.es-c7pym1j]]>
</log4j:message>
<log4j:NDC><![CDATA[userId: me]]></log4j:NDC>
</log4j:event>

1. PatternXMLLayout

Classe: net.gencat.ctti.canigo.services.logging.log4j.xml.PatternXMLLayout
http://logging.apache.org/log4j/docs/api/org/apache/log4j/PatternLayout.html
La sortida d'aquest "layout" és una combinació de PatternLayout i XMLLayout.
A l'igual que l'XMLLayout, aquest "layout" no deixa un fitxer XML ben format, si no que també està pensat per a ser inclòs com a entitat externa a un altre fitxer per a formar un fitxer XML correcte.
El fitxer xml resultant tindrà una estructura semblant a XMLLayout, amb la diferència que el atributs no seran els de l'XMLLayout(loggin, timestamp, level i thread), sinó que els podrem definir nosaltres mateixos, seguint els patrons de PatternLayout.

Es permet definir els següents paràmetres:

Exemple:

<appender name="file" class="org.apache.log4j.RollingFileAppender">
<param name="File" value="D:/logs/logging4.log.xml"/>
<param name="Append" value="true"/>
<param name="MaxFileSize" value="50KB"/>
<param name="maxBackupIndex" value="3"/>
<layout class="net.gencat.ctti.canigo.services.logging.log4j.xml.PatternXMLLayout">
<param name="NameSpace" value="log4j"/>
<param name="NodeName" value="registre"/>


<param name="AttrValuePairDelim" value="="/>
<param name="AttrVarDelim" value=";"/>
<param name="AttrConversionPattern" value="attr1=%-5p;attr2=%t;attr3=%c" />


<param name="NodesValuePairDelim" value="="/>
<param name="NodesVarDelim" value=";"/>
<param name="NodesConversionPattern" value="data=%d\{yyyy MM dd HH:mm:ss\};
errorType=0;aplicacio=%c;logger=%F;nivell=%p;classe=%c;metode=metode; pid=%t;
missatge=%m;user_id=%X\{userId\};pagOrigen=%X\{pagOrigen\};" />


<param name="Throwable" value="textException"/>
<param name="ExceptionMaxLength" value="256"/>


</layout>
</appender>


Un exemple de sortida amb aquesta configuració és:


<log4j:registre
attr1="ERROR"
attr2="SNMP Server"
attr3="net.gencat.ctti.canigo.services.logging.snmp.test.TestListener">


<log4j: Data>2005 10 13 13:29:21</log4j: Data>
<log4j:errorType>0</log4j:errorType>
<log4j:aplicacio>net.gencat.ctti.canigo.services.logging.snmp.test.TestListener</log4j:aplicacio>
<log4j:logger>Log4JLog.java</log4j:logger>
<log4j:nivell>ERROR</log4j:nivell>
<log4j:classe>net.gencat.ctti.canigo.services.logging.snmp.test.TestListener</log4j:classe>
<log4j:metode>metode</log4j:metode>
<log4j: Pid>SNMP Server</log4j: Pid>
<log4j:textException><![CDATA[java.lang.Exception: Exception Message
at net.gencat.ctti.canigo.services.logging.snmp.test.TestListener.snmpRequest(TestListener.java:38)
at ca.wengsoft.snmp.Core.SnmpDispatcher.notifyEvent(SnmpDispatcher.java:164)
at ca.wengsoft.snmp.Core....]]>
</log4j:textException>


</log4j:registre>


En cas que no s'hagués defint el paràmetre NameSpace obtindrem aquest altre format:


<registre
attr1="ERROR"
attr2="SNMP Server"
attr3="net.gencat.ctti.canigo.services.logging.snmp.test.TestListener">


<data>2005 10 13 13:30:40</data>
<errorType>0</errorType>
<aplicacio>net.gencat.ctti.canigo.services.logging.snmp.test.TestListener</aplicacio>
<logger>Log4JLog.java</logger>
<nivell>ERROR</nivell>
<classe>net.gencat.ctti.canigo.services.logging.snmp.test.TestListener</classe>
<metode>metode</metode>
<pid>SNMP Server</pid>
<textException><![CDATA[java.lang.Exception: Exception Message
at net.gencat.ctti.canigo.services.logging.snmp.test.TestListener.snmpRequest(TestListener.java:38)
at ca.wengsoft.snmp.Core.SnmpDispatcher.notifyEvent(SnmpDispatcher.java:164)
at ca.wengsoft.snmp.Core....]]>
</textException>


</registre>

Incorporació de valors comuns a l'aplicació

Utilitzant aquest layout podem crear logs amb valors provinents de variables ja especificades en qualsevol punt de l'aplicació.

Exemple: Imaginem que el filtre d'autentificació obté l'usuari i volem mostrar l'usuari connectat a les nostres traces.

Una possible opció és que la classe que generés la traça accedís prèviament a l'obtenció de l'usuari connectat (a la sessió, cridant a la classe d'autentificació, etc.) i afegís aquesta informació a la traça. Aquesta opció és costosa i poc mantenible. Si volem mostrar a totes les traces de la nostra aplicació l'usuari connectat haurem de realitzar aquest procediment. I si després ens demanen que s'afegeixi altra informació contextual a totes les traces de l'aplicació?

Per evitar aquestes problemàtiques canigo proporciona la classe ' net.gencat.ctti.canigo.core.threadlocal.ThreadLocalProperties'.

ThreadLocalProperties.put("userId","Usuari1");

Una vegada introduit en qualsevol punt de l'aplicació aquest atribut, podem configurar al layout que es mostri aquesta informació utilitzant el caràcter '$' seguit del nom del atribut.

Exemple:

<param name="NodesConversionPattern" value="data=%d\{yyyy MM dd  HH:mm:ss\};user_id=$userId;" />

Aquest paràmetre crearia un tag amb un node 'data' obtingut amb el patró de conversió indicat i un tag 'user_id' amb el valor del paràmetre userId obtingut de l'objecte 'ThreadLocalProperties':

<log4j:registre>

<log4j: Data>2005 10 19 11:29:40</log4j:  Data>

<log4j:user_id>Usuari1</log4j:user_id>

</log4j:registre>

• Incorporació de missatges estructurats a la traça*

Per lo general els missatges de traces són cadenes. Si volem generar informació adicional estructurada farem ús de l'objecte BaseLoggingObject per afegir la informació (veure apartat 'Utilització - Generar logs amb paràmetres adicionals a un missatge').

Per mostrar els atributs de l'objecte BaseLoggingObject s'usarà la sintaxi '@' seguida del nom del paràmetre.

<param name="NodesConversionPattern" value="idTramit=@idTramit;" />

Utilització del Servei

Generar Missatges

Tal i com s'ha comentat a l'apartat 'Arquitectura i Components' les classes principals per a la generació de les traces es troben al package 'net.gencat.ctti.canigo.services.logging'.

Per generar un missatge seguirem un patró com el mostrat en el següent exemple:

if(this.loggingService!=null){

String missatge = "Missatge";

Log log =  this.loggingService.getLog(this.getClass());

log.info(missatge);

}

Realitzarem doncs els següents pasos:

1. En primer lloc comprovarem que s'ha realitzat correctament la injecció a la nostra classe del servei de logging
2. Construir el missatge que generarem a la sortida

Aquest missatge és per lo general un String, però també es permet l'ús de la classe 'BaseLoggingObject' per generar un missatge estructurat (veure apartat 'Generar missatges estructurats').

1. Obtenir la interfície 'Log' configurada pel servei de logging mitjançant la crida 'loggingService.getLog(nomCategoria)'

En el cas de fer ús de la implementació de log4j, el nom de la categoria ha de correspondre al nom especificat en l'atribut 'name' del tag 'category' del fitxer de propietats de log4j.

<category name="net.gencat.ctti">

<appender-ref  ref="console"/>

<appender-ref ref="file"/>

</category>

1. Per últim, farem ús dels mètodes que indiquen per quin nivell es genera la traça:

log.info(), log.debug(),....

Evitar càlculs innecessàris

Una de les qüestions més importants del sistema de traces és el cost de computació. Si en un moment donat es desactiven determinats nivells de traces, tot i que aquesta traça no es generi a la sortida el missatge és avaluat (ja que es troba com un paràmetre de la crida). Si l'avaluació del missatge comporta càlculs estem afegint un cost innecessari.

Per evitar afegir costos adicionals de cómput innecessari es recomana prèviament comprovar que es troba activat el nivell pel qual generarem el missatge. Així, per exemple, enlloc de:

log.debug("....");

Haurem sempre de realitzar:

if (log.isDebugEnabled())

log.debug("....");

Generar missatges estructurats

Per lo general les traces enviades són missatges purs (cadenes de tipus String). En cas de que volguem generar informació estructurada del missatge es pot fer ús de l'objecte 'net.gencat.ctti.canigo.services.logging.log4j.BaseLoggingObject' com si del missatge es tractés.

La utilització d'aquesta classe és especialment útil en l'ús del layout 'PatternXMLLayout', el qual ens permet generar tags específics per estructurar la nostra informació.

Per a utilitzar-ho passaram a cadascun dels mètodes de traça l'objecte creat de la classe 'BaseLoggingObject'. Aquesta classe permet 2 constructors:

1. Constructor basat en un array de Objects
2. Constructor basat en una Hashtable

Exemple:

log.debug(new BaseLoggingObject(new  Object[]\{"idTramit","34","missatge","missatge del log"}));

O bé:

Hashtable params = new  Hashtable();
params.put("idTramit","34");
params.put("missatge","missatge  del log");
log.debug(new BaseLoggingObject(params));

Veure la secció 'PatterXMLLayout - Configuració Incorporació de missatges estructurats a la traça' per configurar que se'ns generi la informació introduïda a l'objecte BaseLoggingObject.

Generar Informació Contextual

Moltes vegades no és suficient amb la informació estàndard que es mostra a les traces i és necessari complementar-la amb informació contextual cóm: usuari que fa la petició, temps d'inici i final, etc. Per afegir aquesta informació, és necessari inicialitzar-la en algun moment de la petició per què estigui disponible durant tot el processat de la mateixa. Per tant, el patró de treball a seguir és:

1. 1. Inicialització de l'informació adicional abans de processar la petició
   2. Processat de la petició (utilització de l'informació adicional en el servei de traces)
2. Finalització de la petició

canigo suporta la inserció d'aquesta informació mitjançant el mètode public void putInContext(String key, Object object) de la interfície "net.gencat.ctti.canigo.services.logging.Log". Cal remarcar que el contexte manegat és una solució basada en "contexte per fil" (context per thread), per tant al finalitzar la petició el programador s'ha de preocupar de buidar el contexte del "thread" amb el mètode public void removeContext()

Una possible solució per seguir el patró de treball abans esmentat, és fer servir els filtres de l'especificació de l'API Servlet. Així, podríem tenir un filtre que ens insertès, per exemple, el nom d'usuari, tal i com es mostra a continuació:

...
public class RequestLoggingFilter implements Filter {
...
private LoggingService loggingService = null;
public void init(FilterConfig filterConfig) throws ServletException {
// retrieves the loggingService
...
}
public void doFilter(ServletRequest arg0, ServletResponse arg1, FilterChain chain)
throws IOException, ServletException \{*
HttpServletRequest request = (HttpServletRequest) arg0;
HttpServletResponse response = (HttpServletResponse) arg1;

String userLogin = (String)request.getSession().getAttribute("userLogin");
if (userLogin!=null) \{
this.loggingService.getLog(this.getClass()).putInContext("userLoginId",userLoginId);
}


String remoteHost = request.getRemoteHost();
String remoteAddr = request.getRemoteAddr();

this.loggingService.getLog(this.getClass()).putInContext("remoteHost",remoteHost);
this.loggingService.getLog(this.getClass()).putInContext("remoteAddr",remoteAddr);
try {
chain.doFilter(arg0,arg1);
}
finally {
this.loggingService.getLog(this.getClass()).removeContext();
}
}
...
}

Generar nous nivells de traces

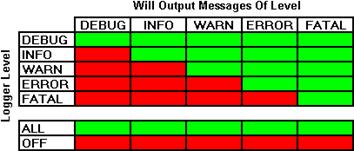

El servei de traces afegeix varis nivells de traces (debug, info, warn, error, fatal y audit). En cas de voler afegir un nou nivell es pot seguir el següent procediment:

1. Extendre la interfície 'net.gencat.ctti.canigo.services.logging.Log' amb una nova interfície
2. Definir a la nova interfície els mètodes de traces segons el nou nivell

Exemple :

package net.gencat.ctti.canigo.services.logging*;*

...

public  interface Log {

...

public void  audit(java.lang.Object message);

public void audit(java.lang.Object  message, java.lang.Throwable);

public boolean isAuditEnabled();

...

}

1. Extendre la classe específica de cadascuna de les implementacions de la interfície base 'Log' i incorporar el tractament del nou nivell.


   package net.gencat.ctti.canigo.services.logging.log4j;
   ...
   public  class Log4JLog implements Log {
   ...
   public  void audit*(Object aMessage) {
   logger.log(AuditLevel.AUDIT,aMessage);

   }public void audit*(Object aMessage, Throwable aThrowable) {
   logger.log(AuditLevel.AUDIT,aMessage,  aThrowable);
   }

   public boolean isAuditEnabled() {
   return  logger.isEnabledFor(AuditLevel.AUDIT);
   }

   ...
   }





2. Crear el nou nivell


   package net.gencat.ctti.canigo.services.logging.log4j*;*

   ...

   public  class AuditLevel extends Level {

   final static public  int AUDIT_INT = Level.INFO_INT + 1;

   final static public  Level AUDIT = new AuditLevel(AUDIT_INT, "AUDIT", 8);

   public AuditLevel*(int arg0, String arg1, int arg2) {

   super(arg0, arg1,  arg2);

   }

   public static Level toLevel(String sArg) {

   return (Level) toLevel(sArg, AuditLevel.AUDIT);

   }

   public static Level toLevel(int val) {

   return (Level)  toLevel(val, AuditLevel.AUDIT);

   }

   }






NOTA: En aquest exemple es mostra un exemple d'aplicació que ja es troba incorporar a canigo

Per últim, la referència al nou nivell des del fitxer de propietats es farà mitjançat l'ús del tag '<level>' indicant com a value el nou nivell:

...

<category name="net.gencat.ctti.canigo.services.logging">

<level value="audit"  class="net.gencat.ctti.canigo.services.logging.log4j.AuditLevel"/>

<appender-ref  ref="file"/>

</category>

...

Eines de Suport

Servidor de proves SNMP

En el cas de voler instal- lar un servidor SNMP local per a realitzar proves amb SNMP, canigo proporciona unes classes de test per a fer ús d'una implementació opensource de servidor.
Realitzar els següents pasos:

1. Descarregar el fitxer comprimit de l'última versió des de la pàgina
   http://www.m2technologies.net/asp/snmpTrapAppender.asp
2. Del fitxer descarregat incorporar a la llibreria del projecte el fitxer inclós 'snmpTrapAppender_X_X_X.jar' (on X_X_X correspon a la versió del fitxer)
3. Definir la classe listener que s'encarregarà d'analitzar els missatges


Classe:'net.gencat.ctti.canigo.services.logging.snmp.test.TestListener'

Definir les següents propietats:

Exemple:

<bean id="listener"  class="net.gencat.ctti.canigo.services.logging.snmp.test.TestListener">

<property  name="loggingService"><ref local="loggingService"/></property>

</bean>

1. Definir un bean de seguretat.

Classe: 'net.gencat.ctti.canigo.services.logging.snmp.test.Security'

Definir les següents propietats:

Exemple:

<bean id="security"  class="net.gencat.ctti.canigo.services.logging.snmp.test.Security">
<property  name="loggingService"><ref local="loggingService"/></property>
</bean>

Per últim definir el servei que rebrà els missatges enviats per l'appender configurat

Classe: 'net.gencat.ctti.canigo.services.logging.snmp.test.TrapReceiver'
Indicar adicionalment:

Com a propietats configurarem:

Exemple:

<bean id="trapReceiver"  class="net.gencat.ctti.canigo.services.logging.
snmp.test.TrapReceiver"  init-method="init">
	<property name="loggingService"><ref  local="loggingService"/></property>
	<property  name="listener"><ref  local="listener"/></property>
	<property  name="security"><ref local="security"/></property> <property  name="defaultPort">
		<value>8001</value>
	</property>
</bean>

Visualització de Logs

Visualització amb chainsaw:

Per visualitzar els logs provinents de la nostra aplicació podem utilitzar una eina anomenada chainsaw, que trobem dins del paquet de log4j (org.apache.log4j.chainsaw). Aquesta eina ens permet visualitzar tant els events generats per l'aplicació com els provinents d'un fitxer xml generat per XMLLayout.

Per visualitzar un fitxer xml només caldrà executar l'eina chainsaw i obrir el fitxer. Aquest fitxer no ha d'ésser un fitxer xml ben format. Ha de tenir l'estructura que presenta quan és generat per XMLLayout, és a dir, només haurà de tenir els nodes dels events, sense la capçalera xml, ja que chainsaw ja la introdueix abans de parsejar el fitxer.

Així, aquest fitxer no podrà ser visualitzat pel chainsaw:

<?xml version=1.0"?>
<!DOCTYPE log4j:eventSet
<!ENTITY data SYSTEM "file:///abc">
]>
<log4j:eventSet version="1.2" xmlns:log4j="http://jakarta.apache.org/log4j/">

<log4j:event logger="net.gencat.ctti.canigo.services.logging.test.LoggingClient"
timestamp="1127746730256" level="DEBUG" thread="main">
<log4j:message><![CDATA[Log property file: log4j-test.xml.es-c7pym1j]]></log4j:message>
<log4j:NDC><![CDATA[userId: me]]></log4j:NDC>
</log4j:event>

</log4j:eventSet>

Però sí podrà visualitzar fitxers amb aquest format:

<log4j:event logger="net.gencat.ctti.canigo.services.logging.test.LoggingClient"
timestamp="1127746730256" level="DEBUG" thread="main">
<log4j:message><![CDATA[Log property file: log4j-test.xml.es-c7pym1j]]></log4j:message>
<log4j:NDC><![CDATA[userId: me]]></log4j:NDC>
</log4j:event>

Per visualitzar els events provinents d'una aplicació haurem de configurar l'arxiu log4j.xml.nom_del_host de la següent manera:

<appender name="chainsaw"  class="org.apache.log4j.net.SocketAppender">

<param name="remoteHost"  value="localhost"/>

<param name="port" value="4445"/>

<param  name="locationInfo" value="true"/>

</appender>

Aquí creem un appender amb el nom chainsaw i amb els següents
paràmetres:

remoteHost = nom del host on executem el chainsaw
port = port per on establim la connexió
localinfo = true

Seguidament hem d'especificar quines classes enviaran els seus events cap a chainsaw, com fem amb els altres appenders:

<category name="net.gencat.ctti.canigo.services">

<appender-ref  ref="chainsaw"/>

<appender-ref ref="console"/>

<appender-ref  ref="file"/>

<appender-ref ref="snmp"/>

</category>

Un cop configurat el fitxer tots els events que produeixin aquestes classes seran automàticament enviats cap al chainsaw.

Visualització amb ValueList:

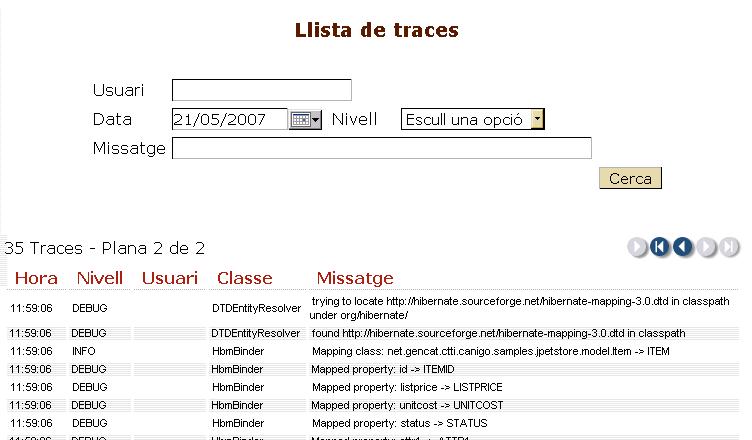

Una segona manera de veure les traces és a través d'una ValueList dins d'una pàgina jsp.

Per a poder usar aquest mètode el primer que s'ha de fer és generar una nova entrada al fitxer canigo-services-web-lists.xml, concretament a dins del <map> de la propietat <config.adapters>.

<entry key="tracesList">
	<bean name="tracesListAdapter"
		class="net.gencat.ctti.canigo.services.logging.log4j.xml.impl.
		DailyRollingFileLogFinderAdapter">
		<property name="logBuilder">
			<bean
				class="net.gencat.ctti.canigo.services.logging.log4j.xml.impl.
				DailyRollingFileLogBuilder">
				<property name="maxLogs" value="${tracesList.maxLogs}" />
				<property name="fileDatePattern" value="${tracesList.
				fileDatePattern}" />
				<property name="filterDatePattern" value="${tracesList.
				filterDatePattern}" />
				<property name="logItemDatePattern" value="${tracesList.
				logItemDatePattern}" />
				<property name="fileSystemService" ref="fileSystemService" />
				<property name="logService" ref="loggingService" />
				<property name="filtersConfig">
					<map>
						<entry key="userId" value="EQUALS" />
						<entry key="nivell" value="EQUALS" />
						<entry key="missatge" value="LIKE" />
					</map>
				</property>
			</bean>
		</property>
		<property name="logService" ref="loggingService" />
		<property name="defaultNumberPerPage" value="${tracesList.defaultNumberPerPage}" />
	</bean>
</entry>

I afegir la següent definició de bean al mateix fitxer:

<bean name="extendedValueListActionHelper"
        class="net.gencat.ctti.canigo.services.web.lists.impl.ExtendedValueListActionHelper">
        <property name="valueListHelper">
            <ref bean="valueListHelper" />
        </property>
        <property name="maxExportRows" value="10000"></property>
        <property name="logService" ref="loggingService" />
 </bean>

Un cop ja es té la llista definida, el següent pas es generar una estructura amb una acció, unes pàgines jsp i els seus corresponents arxius de configuració i propietats (a la plantilla se'n pot veure un exemple). El més normal seria seguir una estructura de cerca, és a dir una pàntalla amb les condicions de cerca i posteriorment una pantalla amb la ValueList mostrant els resultats de la cerca.

Cal destacar que a l'acció que realitza la cerca hi ha d'haver el codi següent, que és el que permet fer la cerca correctament:

//Posem la localització del fitxer de traces XML
        traza.setRuta(confService.getProperty("ruta.fitxerLogXml"));

        //Es fa la cerca i es carrega a la valueList
        this.valueListActionHelper.search(mapping,form,request,response);

L'arxiu de configuració de l'acció tindrà una aparença com el que es mostra a continuació:

<bean lazy-init="true" name="/llistaTraces"
        class="net.gencat.ctti.canigo.samples.jpetstore.struts.action.TracesAction">
        <property name="logService" ref="loggingService" />
        <property name="pojoClass" value="net.gencat.ctti.canigo.services.logging.
        log4j.xml.impl.TrazaCtti" />
        <property name="valueListActionHelper">
            <bean parent="extendedValueListActionHelper">
                <property name="exposedProperties">
                    <list>
                        <value>ruta</value>
                    </list>
                </property>
                <property name="listName"><value>tracesList</value></property>
                <property name="tableId" value="LOGS"/>
            </bean>
        </property>
        <property name="levels">
            <list>
                <value>DEBUG</value>
                <value>INFO</value>
                <value>WARN</value>
                <value>ERROR</value>
                <value>FATAL</value>
            </list>
        </property>
        <property name="confService" ref="configurationService"/> ...

En aquesta configuració es mostra com s'ha d'indicar el nom de la llista definida a l'arxiu canigo-services-web-lists.xml, el nom de l'atribut de la classe TrazaCtti que conté el nom del fitxer de traces, etc.

I amb aquestes indicacions i l'exemple de la plantilla ja n'hi hauria d'haver prou  per fer una petita acció amb una ValueList de les traces XML.


Altres visualitzacions:

Per visualitzar fitxers xml que no segueixin l'estructura dels que genera XMLLayout, com els de PatternLayout o PatternXMLLayout, no podran ser visualitzats pel *chainsaw*. Haurem d'utilitzar editors de text o bé d'xml, pel cas dels generats per _PatternXMLLayout_.

Exemples

Tests Unitaris

Un exemple d'utilització del servei de traces són els tests unitaris, a on s'obté el bean del servei a partir del fitxer de definició (applicationContext.xml) i s'envia un log a les sortides especificades.

package net.gencat.ctti.canigo.services.mail.test;
...
public class LoggingServiceTest extends TestCase \{
...
public void testLogging()\{
/**
* Obtenim les definicions dels beans
*/
ClassPathXmlApplicationContext appContext = new ClassPathXmlApplicationContext("applicationContext.xml");
/**
* Obtenim el servei de logs
*/
BeanFactory factory = (BeanFactory) appContext;
/**
* Obtenim un client de test per llençar la traça
*/
LoggingService service=(LoggingService)factory.getBean("loggingService");
FileSystemResource resource = new FileSystemResource( client.getLoggingService().getConfigurator().
getConfigFileName() );
assertTrue("Log property file doesn't exist: "+resource.getFilename(),resource.exists());
if(resource.exists())\{

/**
* Llencem la traça
*/
Log log = service.getLog(this.getClass());
if(log.isDebugEnabled())
log.debug("Log property file: "+resource.getFilename());
}
}
...
}

La utilització del servei es independent de la configuració del mateix. Així, un possible fitxer de configuració del servei seria:

ge net.gencat.ctti.canigo.services.mail.test;

...

public class LoggingServiceTest extends TestCase \{
...
public void testLogging()\{
/**
* Obtenim les definicions dels beans
*/
ClassPathXmlApplicationContext appContext = new ClassPathXmlApplicationContext
("applicationContext.xml");
/**
* Obtenim el servei de logs
*/
BeanFactory factory = (BeanFactory) appContext;
/**
* Obtenim un client de test per llençar la traça
*/
LoggingService service=(LoggingService)factory.getBean("loggingService");
FileSystemResource resource = new FileSystemResource( client.getLoggingService().
getConfigurator().getConfigFileName() );
assertTrue("Log property file doesn't exist: "+resource.getFilename(),resource.exists());
if(resource.exists())\{

/**
* Llencem la traça
*/
Log log = service.getLog(this.getClass());
if(log.isDebugEnabled())
log.debug("Log property file: "+resource.getFilename());
}
}
...
}

La utilització del servei es independent de la configuració del mateix. Així, un possible
fitxer de configuració del servei seria:

<?xml version="1.0"?>
<!DOCTYPE log4j:configuration PUBLIC "-//APACHE//DTD LOG4J//EN" "http://logging.apache.org/log4j/
docs/api/org/apache/log4j/xml/log4j.dtd">

<log4j:configuration>
<appender name="JDBCPooled" class="org.apache.log4j.jdbcplus.JDBCAppender">
<param name="connector" value="org.apache.log4j.jdbcplus.examples.FirebirdPoolConnectionHandler"/>
<param name="sql" value="INSERT INTO LOGTEST (id, prio, cat, thread, msg, layout_msg, throwable,
ndc, mdc, mdc2, info, addon, the_date, the_time, the_timestamp, created_by) VALUES ( (INC), '
(PRIO)', ' (CAT)', ' (THREAD)', ' (MSG)', '@LAYOUT:1@', ' (THROWABLE)', ' (NDC)', '@MDC:MyMDC@',
'@MDC:MyMDC2@', 'info timestamp:  (TIMESTAMP)', 'addon', cast ('@LAYOUT:3@' as date),
cast ('@LAYOUT:4@' as time), cast ('@LAYOUT:3@ @LAYOUT:4@' as timestamp), 'me')"/>
<param name="buffer" value="1"/>
<param name="commit" value="true"/>
<param name="dbclass" value="org.firebirdsql.jdbc.FBDriver"/>
<param name="quoteReplace" value="true"/>
<param name="throwableMaxChars" value="3000"/>
<param name="layoutPartsDelimiter" value="#-#"/>
<layout class="org.apache.log4j.PatternLayout">
<param name="ConversionPattern" value="[%t] %m####%d\{dd.MM.yyyy\}#-#%d\{HH:mm:ss\}"/>
</layout>
</appender>
<appender name="SYSTEMOUT" class="org.apache.log4j.ConsoleAppender">
<param name="target" value="System.out"/>
<layout class="org.apache.log4j.PatternLayout">
<param name="ConversionPattern" value=" %d\{dd.MM.yyyy HH:mm:ss\} - %m\n"/>
</layout>
</appender>
<appender name="SNMP" class="org.apache.log4j.ext.SNMPTrapAppender">
<param name="ImplementationClassName" value="org.apache.log4j.ext.WengsoftSNMPTrapSender"/>
<param name="ManagementHost" value="127.0.0.1"/>
<param name="ManagementHostTrapListenPort" value="8001"/>
<param name="EnterpriseOID" value="1.3.6.1.4.1.24.0"/>
<param name="LocalIPAddress" value="127.0.0.1"/>
<param name="LocalTrapSendPort" value="161"/>
<param name="GenericTrapType" value="6"/>
<param name="SpecificTrapType" value="12345678"/>
<param name="CommunityString" value="public"/>
<param name="Threshold" value="DEBUG"/>
<layout class="org.apache.log4j.ext.SnmpDelimitedConversionPatternLayout">
<param name="ValuePairDelim" value="/"/>
<param name="VarDelim" value=";"/>
<param name="ConversionPattern" value="%-5p;1.3.6.1.4.1.24.100.1/%t;1.3.6.1.4.1.
24.100.2/%c;1.3.6.1.4.1.24.100.3/%m;1.3.6.1.4.1.24.100.4" />
</layout>
</appender>
<appender name="MAIL" class="org.apache.log4j.net.SMTPAppender">
<param name="threshold" value="ERROR"/>
<param name="SMTPHost" value="smtp.ctti.net"/>
<param name="subject" value="Error!"/>
<param name="to" value="xavi.xicota@ctti.net,jordi.negrete@ctti.net"/>
<param name="from" value="xavi.xicota@ctti.net"/>
</appender>
<appender name="FILE" class="org.apache.log4j.DailyRollingFileAppender">
<param name="File" value="/var/logs/daily_application.log"/>
<param name="DatePattern" value="'.'yyyy-MM-dd"/>
<param name="Append" value="true"/>
<param name="MaxFileSize" value="50KB"/>
<layout class="org.apache.log4j.PatternLayout">
<param name="ConversionPattern" value="canigo Message: %-5p [%t] %c - %m%n"/>
</layout>
</appender>
<root>
<appender-ref ref="SYSTEMOUT" />
<appender-ref ref="JDBCPooled"/>
<appender-ref ref="FILE"/>
<appender-ref ref="MAIL"/>
</root>
</log4j:configuration>

Annexos

Introducció a Log4J

En aquest annex s'ofereix una breu introducció a conceptes de Log4J que cal entendre per utilitzar el Servei de Traces.

A Log4J, existeixen varis elements clau:

1. Prioritats o nivells de les traces. Log4J defineix per defecte 5 nivells: DEBUG, INFO, WARN, ERROR i FATAL. Entre ells existeix una jerarquia (DEBUG<INFO<WARN<ERROR<FATAL), de forma que si en l'aplicació s'ha configurat que només es mostrin traces de nivell WARN, també es mostrarien els de nivell ERROR i FATAL.




2. Categories. Les categories donen control al programador per a determinar quins events requereixen ser capturats i quins no. Dins de l'aplicació es poden definir diferents categories organitzades per jerarquia que en la majoria dels casos es mapejen amb el nom qualificat de les classes java, a on cada classe tindria la seva categoria. També poden crear-se categories per nom, de manera que podria definir-se una categoria que fes traces de les conexions RMI de l'aplicació, o de totes les operacions del usuari, etc.

1. Appenders. Els "appenders" especifiquen a on es desarà la traça definida per a la categoria. Una categoria pot definir diferents sortides o "appenders" a la vegada (consola, fitxer, correu electrònic, base de dades,etc.)
2. Layouts. Permeten especificar com es mostren els events. Per exemple podem especificar que ens aparegui l'hora en la que s'ha produït l'event, qui ho ha llençat, la línia en la que s'ha fet, etc.
