SERVEI DE HTTP

Introducció

Propòsit

Aquest servei permet un accés remot mitjançant HTTP als serveis o classes que es trobin instal.lades al servidor. Generalment, aquest accés remot es realitzarà des d'Applets Java, però es pot realitzar també des d'altres tipus de clients que vulguin fer ús del protocol HTTP sense fer ús de WebServices.

Els Serveis podran ser publicats per HTTP per tal que els clients puguin accedir de forma senzilla.

Context i Escenaris d'Ús

El Servei d'Accés HTTP es troba ubicat dins els serveis proporcionats a la Capa de Presentació.

Versions i Dependències

Les dependències descrites a la següent url són requerides per tal de compilar i fer funcionar el projecte:
Dependències Servei de HTTP

A qui va dirigit

Aquest document va dirigit als següents perfils:

1. Programador. Per conèixer l'ús del servei.
2. Arquitecte. Per conèixer quins són els components i la configuració del servei.
3. Administrador. Per conèixer com configurar el servei en cadascun dels entorns en cas de necessitat.

Documents i Fonts de Referència

Descripció Detallada

Arquitectura i Components

Actualment, el Servei HTTP es basa en Hessian, un protocol open-source binari sobre HTTP. Per a més informació sobre Hessian, veure la plana http://www.caucho.com/hessian/

Procés de Comunicació amb el Servidor

En el següent gràfic es mostra quin és el flux d'una petició des d'un Applet fins un servei funcional (anomenat 'Business Service') que s'hagi publicat.

Canigó proporciona una classe abstracta per desenvolupar Applets basats en aquest protocol.

Es pot trobar tota la documentació JavaDoc i el codi font referent aquests components a les següents urls:
+JavaDoc: http://canigo.ctti.gencat.net/confluence/canigodocs/site/canigo2_0/canigo-services-http/apidocs/index.html
+Codi Font: http://canigo.ctti.gencat.net/confluence/canigodocs/site/canigo2_0/canigo-services-http/xref/index.html

Instal.lació i Configuració

Instal.lació

La instal.lació del servei requereix de la utilització de la llibreria 'canigo-services-http' i les dependències indicades a l'apartat 'Introducció - Versions i Dependències'.

Configuració

La configuració del Servei d'Accés HTTP implica 2 pasos:

1. Definir el servlet remot que rep les peticions i encapsula i desencapsula les dades rebudes
2. Definir els serveis que es volen exportar

Definició del Servlet Remot

Fitxer de configuració: web.xml

Ubicació: <PROJECT_ROOT>/src/main/webapp/WEB-INF

Definir el següent codi:

<servlet>

<servlet-name>remoting</servlet-name>

<servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>

<load-on-startup>1</load-on-startup>

</servlet>

<servlet-mapping>

<servlet-name>remoting</servlet-name>

<url-pattern>/remoting/*</url-pattern>

</servlet-mapping>

En el fitxer "remoting-servlet.xml", definirem tots els serveis funcionals que volem exportar. Per a cada servei, definirem dos beans, un bean que implementa la interfície del servei i un altre bean per a exportar el servei amb la classe HessianServiceExporter.

Per cadascun dels serveis que volguem publicar definirem un bean amb la següent informació:

1. name. Url (amb '/' inicial) que identificarà el servei des de clients HTTP
2. class. Usar el valor 'org.springframework.remoting.caucho.HessianServiceExporter'

Per aquesta classe configurarem les següents propietats:

Exemple:

<bean id="serverHelloWorldService" class="net.gencat.ctti.samples.http.business.impl.
HelloWorldServiceServerImpl"/>

<bean name="/HelloWorldService"
class="org.springframework.remoting.caucho.HessianServiceExporter">
<property name="service" ref="remoteHelloWorldService" />
<property name="serviceInterface" value="net.gencat.ctti.samples.http.business.HelloWorldService" />
</bean>

Utilització del Servei

La Utilització del Servei, una vegada realitzada la configuració, implica els següents pasos:

1. Crear l'Applet
2. Crear el Jar de l'Applet
3. Crear la plana que contindrà l'Applet i incorporar el tag <applet>
4. Especificar la comunicació amb Javascript des de de la plana l'Applet contingut

Creació del Applet

Per a usar el Servei realitzarem els següents pasos:

1. Crear una classe que hereti de la classe net.gencat.ctti.canigo.services.http.HessianApplet.
2. Definir com a atribut la interfície del servei que volem cridar
3. Definir el constructor buit i cridar al super amb el nom de la classe de la interfície del servei
4. Sobreescriure el mètode init() de la classe Applet per a inicialitzar els camps de tipus servei. En aquest mètode cridar al super.init del pare i inicialitzar la variable que conté el servei cridant el mètode 'getService(nomInterficie)' (on nomInterficie correspon a la interfície del servei)
5. Si l'Applet és accedit des d'una funció Javascript de la pàgina definirem una funció pública amb el pas dels paràmetres. Aquesta funció farà la crida al servei.

Exemple:

import net.gencat.ctti.samples.http.business.HelloWorldService;
import net.gencat.ctti.canigo.services.http.HessianApplet;

public class HelloWorldApplet extends HessianAppletp {
    private HelloWorldService service ;
    public HelloWorldApplet() {
        super(HelloWorldService.class) ;
    }

    public void init() {
        super.init();
        this.service = (HelloWorldService)super.getService(HelloWorldService.class)W;
    }

    public String sayHello(String yourName){
        return service.sayHello(yourName);
    }
}

Creació del Jar de l'Applet

La creació del jar de l'Applet és necessària per incloure les classes necessàries del Servei d'Accés HTTP. Cal incloure les llibreries següents:

1. hessian-x.x.x.jar
2. canigo-services-http-x.x.jar

On x.x.x correspon a la versió utilitzada (veure l'apartat 'Versions i Dependències').

Aquestes llibreries les ubicarem al directori 'lib' del projecte per tal de crear el jar.

A continuació s'ofereix un exemple de fitxer de Ant per a crear aquest jar:

<?xml version="1.0"?>
<project name="Hessian" default="deploy" basedir=".">

    <property name="src.dir" value="src/main/java" />

    <property name="lib.dir" value="lib" />
    <property name="target.dir" value="target/applet" />
    <property name="jar.file" value="services-client-applet.jar" />

    <path id="classpath">
    <pathelement location="$\{lib.dir\}/hessian-3.0.1.jar" />
    <pathelement location="$\{lib.dir\}/canigo-services-http-1.0.jar" />
    </path>

    <target name="compile">
    <delete dir="$\{target\}/classes"/>
    <mkdir dir="$\{target.dir\}/classes"/>

    <javac srcdir="$\{src.dir\}" destdir="$\{target.dir\}/classes">
    <classpath refid="classpath" />
    <exclude name="**/*Impl.java" />
    </javac>
    </target>

    <target name="jar" depends="compile">
    <jar jarfile="$\{target.dir\}/$\{jar.file\}" basedir="$\{target.dir\}/classes" />
    </target>

    <target name="deploy" depends="jar">
    <copy file="$\{target.dir\}/$\{jar.file\}" todir="src/main/webapp" />
    <copy todir="src/main/webapp" overwrite="yes">
    <fileset dir="$\{lib.dir\}">
    <include name="*.jar" />
    </fileset>
    </copy>
    </target>
</project>

Creació de la Plana JSP/HTML Contenidora de l'Applet

Usar el tag <applet> indicant les següents propietats:

A l'applet cal especificar com a mínim el paràmetre 'hostUrl', on s'especificarà el host en el qual es troba la implementació del servei. Per defecte usar el següent codi:

<param name="hostUrl" value="<% out.print(request.getRequestURL().toString()); %>" />

<applet id="service"

code="net.gencat.ctti.samples.http.client.HelloWorldApplet.class"

width="0" height="0"  mayscript="true"

archive="services-client-applet.jar,hessian-3.0.1.jar,canigo-services-http-1.0.jar">

<param name="hostUrl" value="<%  out.print(request.getRequestURL().toString()); %>"  />

</applet>

Comunicació Javascript amb el Applet

Mitjançant la funció document.getElementById() podem accedir a l'Applet java. Com a paràmetre de 'getElementById' usarem el identificador definit a la propietat 'name' del tag <applet>.

Després, tots els mètodes públics de l'Applet Java són accessibles com si l'objecte Javascript fos un objecte java normal.

Exemple:

<script language="JavaScript">
function helloWorld()
{
    var appletService=document.getElementById("appletService");
    alert(appletService.sayHello("World"));
}
</script>

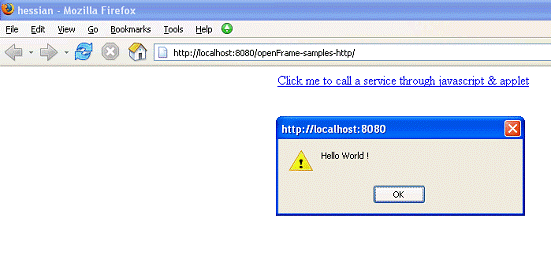

<center><a href="javascript:helloWorld()"  >
Click me to call a service through javascript and an applet</a></center>
